Instalação Chicote Elétrico Chevette Tubarão - Parte 1

Boa noite Galera,

Hoje pela manhã terminei de catalogar o chicote, seção traseira  e fui logo para o trabalho.

Bati uma foto detalhada da frente e das costas da caixa de fusíveis, para vocês terem noção da qualidade do acabamento:

Próximo passo foi levar o chicote para rua para coloca-lo no carro:

Fixei a caixa de fusíveis no mesmo local onde iria a caixa de fusíveis original do Chevette Tubarão:

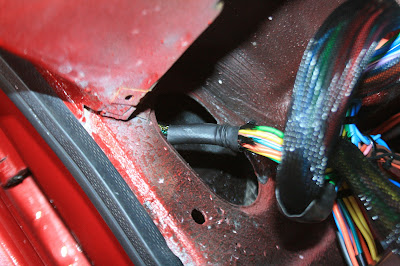

Depois peguei os dois maços de fios que vão para a frente do carro e passei por dentro de um pedaço de malha nylon e passei tudo para frente pelo buraco original na parede corta-fogo:

Depois peguei o maço de fios que vai para a traseira, e passei a malha de nylon:

Fiz um desvio para os fios da luz de teto com a borracha termo-retrátil para dar acabamento (ao aquecer essa borracha ela encolhe e se molda ao fio ficando bem justo):

Passei a fiação por dentro da coluna de porta, subindo pela coluna de vidro, uma parte desvia para o meio do carro, para a luz de teto e o restante vai para trás do carro pela coluna de teto e desce até o porta-malas:

Depois disso fiz mais um desvio para os fios da bomba de combustível, bóia do tanque e luz do porta-malas:

O passo seguinte foi separa os fios das lanternas esquerda, direita e luz de placa:

Com os fios separados, foi só começar a passar a malha de nylon:

Fiz mais um desvio para os fios das sinaleiras:

Passei tudo pelos cantos / presilhas e buracos para esconder a fiação:

Pronto!!! Traseira praticamente pronta, faltando apenas fazer os conectores.

Bonus é foto do cofre com os maços de fios aguardando, provavelmente terei que esperar colocar o motor no lugar para pensar em mexer na frente, mas tem muito trabalho ainda na parte interna do carro:

Amanhã vou dar mais uma demão de tinta PU Brilho nas estruturas dos bancos, pintar o motor do limpa vidros, colocar os braços do limpador de para-brisas.

Bom é isso ai.. espero que tenham gostado do post. Valeu e abraços!
